Welke kabelsectie heb ik nodig voor een 11 kW of 22 kW laadpaal?

Dat hangt vooral af van afstand en installatiemethode (open lucht vs grond). Gebruik de preset in de calculator en vul de werkelijke lengte in. Je ziet meteen of je binnen je spanningsverliesdoel blijft en welke sectie de beste match is.

Wat is een aanvaardbaar spanningsverlies in België?

In veel ontwerpen mikken we op ongeveer 3% als goede praktijk, zeker bij langere trajecten en laadpalen. Tot 5% kan soms, maar is niet altijd wenselijk.

Wanneer kies ik EXVB (grondkabel) in plaats van XVB?

Zodra het traject ingegraven wordt of buiten loopt met grondcontact, is een grondkabel vaak de juiste keuze. EXVB is daarvoor bedoeld en mechanisch robuuster.

Is XGB verplicht in vluchtwegen of publieke zones?

Dat hangt af van het gebouw, brandconcept en bestek/CPR-eisen. In veel situaties wordt halogeenvrij en bepaalde CPR-klassen gevraagd. Bij twijfel: laat dit projectgericht controleren.

Wanneer loont aluminium (EAXeG) ten opzichte van koper?

Voor lange trajecten met hoge stromen kan aluminium de totaalkost drukken. Wel moet je de aansluittechniek correct uitvoeren (klemmen/overgangen). Dit is typisch interessant in professionele context.

Moet ik ook rekening houden met beveiliging (automaat/differentieel)?

Ja. Kabelsectie is één stuk van de puzzel. Beveiliging moet afgestemd zijn op de kring (stroom, selectiviteit, uitschakelvoorwaarden).

AC Kabelcalculator (AREI) – kabelsectie & spanningsverlies

AC Kabelcalculator

Bereken in 1 minuut de juiste kabelsectie voor laadpalen en AC-voedingen (spanningsverlies + stroombelastbaarheid + AREI-check).

Laadpaal presets + manuele invoer

Spanningsverlies (%) + kabelstroom (A)

Kabeltype-advies (XGB / XVB / EXVB / RZ1-K / EAXeG)

Koper of aluminium kabel

Hoe gebruik je deze calculator?

Kies laadpaaltype of voer manueel vermogen/stroom in

Vul afstand, installatiemethode, materiaal en max spanningsverlies in

Klik "Bereken optimale kabel" en bekijk resultaat + alternatieven

Vermogen invoer

Type laadpaal

Aantal laadpunten

Totaal vermogen44 kW

Totale stroom64 A

Configuratie5G (3F+N+PE)

Kabel & afstand

Kabelmateriaal

Kabelafstand (meter)

Max. spanningsverlies (%)

Installatiemethode

Kabeltype voorkeur

Kabeltypes:

XGB = Halogeenvrij (Cca s1d1a1) - Vluchtwegen, publiek

XVB = PVC mantel (Cca s3d2a3) - Standaard binnen

EXVB = Grondkabel (Eca) - Buiten/ondergronds

RZ1-K = Flexibel (Cca s1b) - Vanaf 50mm²

Als particulier wil je een veilige en betrouwbare kabelverbinding naar je laadpaal of bijgebouw. Met deze calculator bepaal je snel de juiste kabelsectie op basis van afstand en vermogen. Zo vermijd je spanningsverlies en zorg je dat je installatie keuring-klaar is.

Start met de laadpaal preset (bv. 11 kW of 22 kW) voor een snelle berekening
Houd rekening met de afstand: van meterkast tot laadpaal, inclusief omwegen
Kies EXVB als de kabel door de grond loopt naar je oprit of garage

Disclaimer: Deze calculator geeft een technische indicatie op basis van ingegeven parameters. Definitieve dimensionering hangt af van werfcontext (bundeling, omgevingstemperatuur, aanleg, beveiligingen en normvereisten). Bij twijfel: laat je ontwerp verifiëren door Solarnation.

AC Kabelcalculator: bereken kabelsectie, spanningsverlies en stroombelastbaarheid

Met deze AC kabelcalculator bereken je snel een geschikte kabelsectie op basis van vermogen/stroom, afstand, installatiemethode en het gewenste maximale spanningsverlies. De tool is ideaal voor de dimensionering van AC-voedingen, en in het bijzonder voor laadpalen (EV charging) waarbij lange trajecten en hogere stromen snel tot te veel spanningsval kunnen leiden.

De calculator combineert drie kerncontroles:

Spanningsverlies (%)
Belangrijk voor rendement en correcte werking van apparatuur.
Stroombelastbaarheid (A)
Belangrijk voor thermische veiligheid (opwarming) en AREI-conforme dimensionering.
AREI check
Bij iedere berekende kabel worden de aandachtspunten van het AREI (boek 1, 2 & 3) meegegeven.

Waarom kabeldimensionering cruciaal is

Een kabel "op het gevoel" kiezen is één van de duurste fouten in elektrische installaties. Te klein dimensioneren kan leiden tot:

Overmatig spanningsverlies

Lager rendement, mogelijke storingen, trager laden bij EV's, problemen bij zware opstartstromen.

Te hoge kabeltemperatuur

Risico op versnelde veroudering van isolatie en in het slechtste geval veiligheidsproblemen.

Onnodige kosten achteraf

Herleggen of verzwaren is vaak veel duurder dan meteen correct dimensioneren.

Te groot dimensioneren is ook niet ideaal: je betaalt meer voor koper/aluminium en voor zwaardere toebehoren, terwijl het technisch niet nodig is. Correct dimensioneren is dus altijd een balans tussen veiligheid, prestaties en kost.

Spanningsverlies berekenen: wat is "goed" in de praktijk?

Spanningsverlies (spanningsval) ontstaat door de weerstand van de geleider over een bepaalde lengte. Hoe langer de kabel en hoe hoger de stroom, hoe groter het verlies.

Praktische richtwaarden voor spanningsverlies:

±3%

Een goede ontwerpdoelstelling voor veel eindkringen en lange trajecten (zeker bij laadpalen).

Tot 5%

Kan soms aanvaardbaar zijn afhankelijk van toepassing, netcondities en totaalconcept (maar niet altijd wenselijk).

Bij laadpalen is een lagere spanningsval vaak extra interessant: je wil stabiel laden, zeker bij hogere vermogens en langere afstanden. Een te hoge spanningsval kan er bovendien voor zorgen dat je in de praktijk net iets minder "ruimte" hebt vóór grenswaarden bereikt worden.

💡 Tip: Als je twijfelt, dimensioneer op spanningsverlies én check daarna ook de stroombelastbaarheid. Deze calculator doet net die combinatie.

Stroombelastbaarheid en installatiemethode

Een kabel kan een bepaalde stroom voeren zonder te warm te worden. Die stroombelastbaarheid hangt niet alleen af van de sectie, maar ook van meerdere factoren:

🔧 Installatiemethode

Open lucht, kabelgoot, in buis, in wand, in de grond…

🌡️ Koeling/omgeving

Kan de kabel warmte kwijt aan de omgeving?

📦 Bundeling

Meerdere kabels samen verhogen de temperatuur.

⚡ Materiaal

Koper vs aluminium: verschillende eigenschappen.

Daarom vraagt de calculator expliciet naar de installatiemethode (bv. "kabelgoot/open lucht" versus "ingegraven"). In de grond is warmteafvoer anders en spelen ook bodemcondities mee. Het resultaat is dus relevanter dan een generieke "sectie-tabel" zonder context.

Kabeltypes in België: XGB, XVB, EXVB, RZ1-K, EAXeG

De juiste kabel kiezen gaat verder dan sectie alleen. Hieronder een praktische gids voor de meest gebruikte kabeltypes in België.

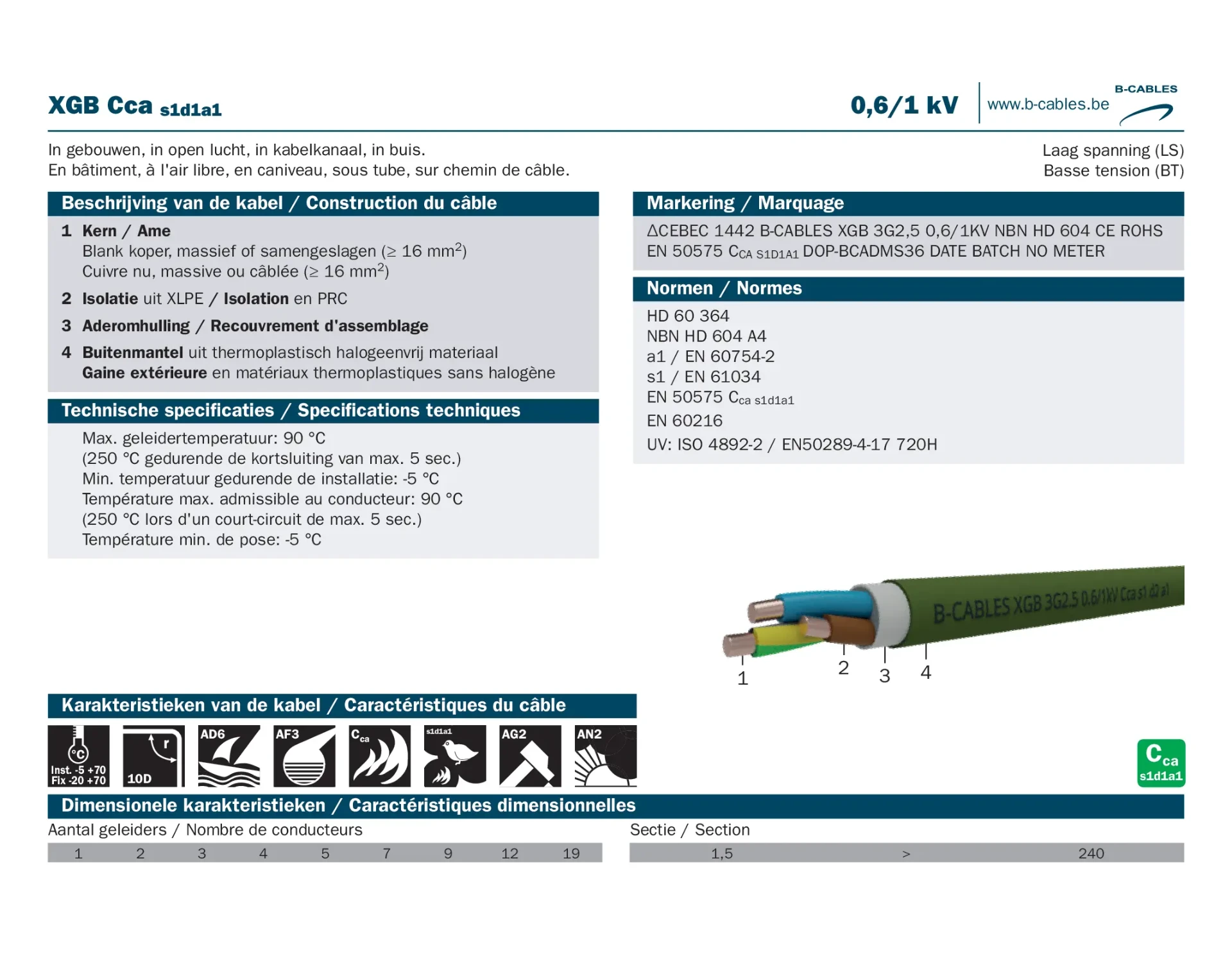

XGB Cca s1d1a1 halogeenvrije installatiekabel met koperen geleiders voor brandveilige installaties in België

HalogeenvrijCca s1d1a1

XGB (halogeenvrij / LSZH)

XGB wordt vaak gekozen waar brandveiligheid extra belangrijk is (rookontwikkeling, corrosieve gassen). In technische ruimtes, publieke gebouwen of trajecten met strengere eisen kan dit een verstandige keuze zijn.

Wanneer interessant?

• Omgevingen waar rook- en gasontwikkeling kritisch is
• Publieke trajecten en technische zones
• Vluchtwegen, publieke gebouwen, verzorgingsinstellingen

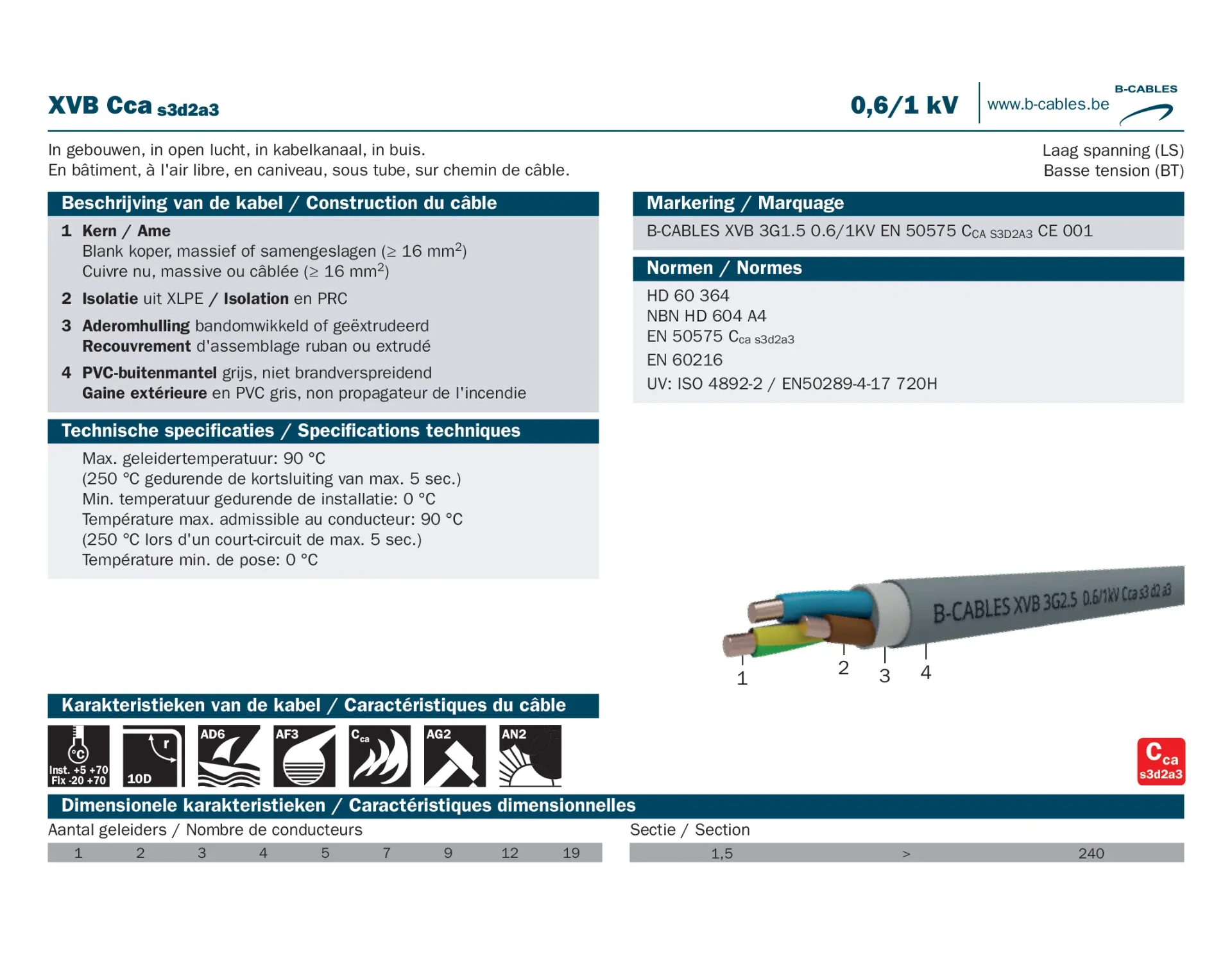

XVB Cca s3d2a3 standaard PVC installatiekabel voor residentiële en commerciële toepassingen

PVCCca s3d2a3

XVB (PVC installatiekabel)

XVB is een veelgebruikte "klassieker" in residentiële en standaard omgevingen. Technisch prima en kostenefficiënt, maar niet halogeenvrij.

Wanneer interessant?

• Standaard binneninstallaties in woningen
• Klassieke trajecten in woning/gebouw (waar het toegelaten is)

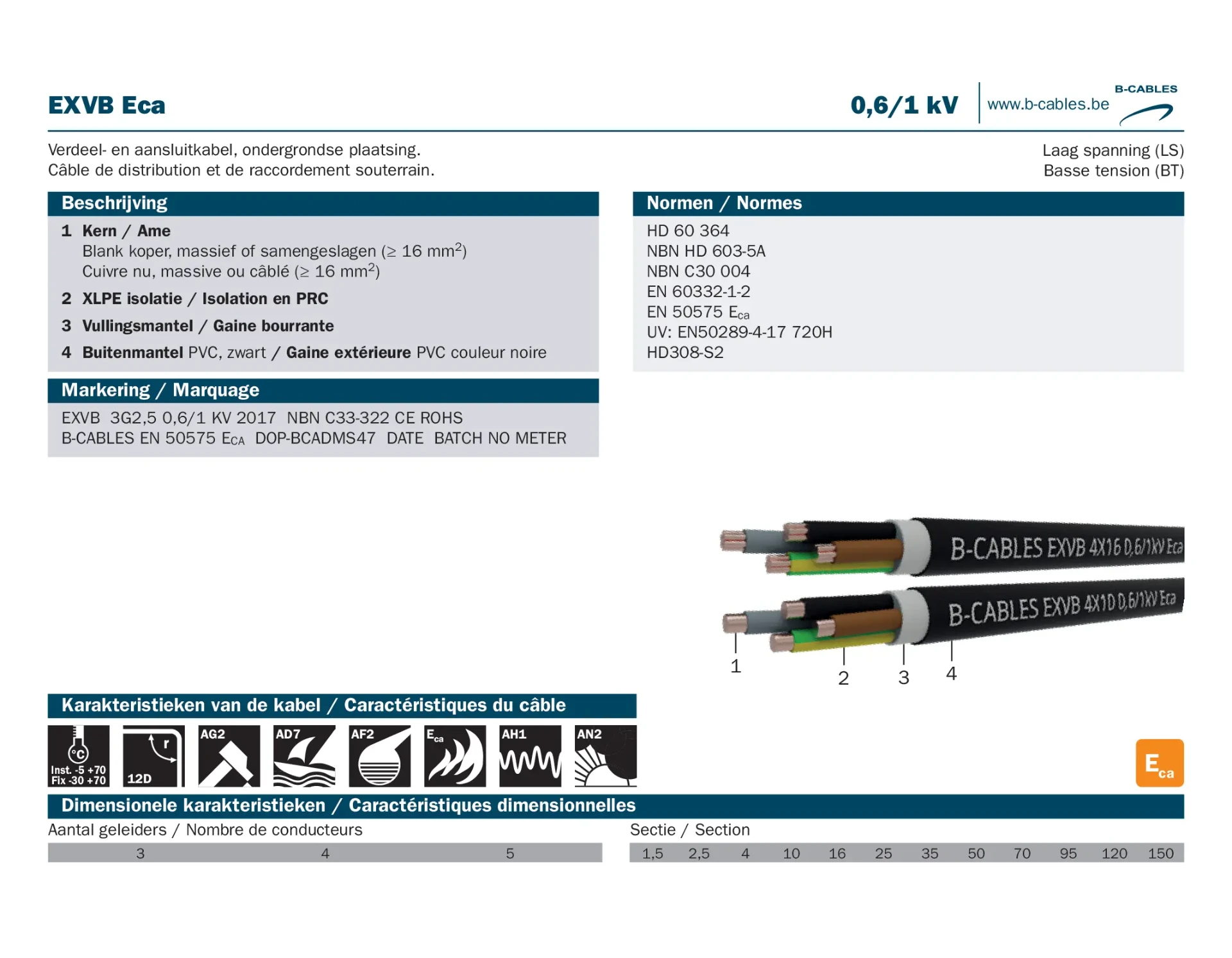

EXVB Eca grondkabel voor ondergrondse installatie naar laadpalen en bijgebouwen

GrondkabelEca

EXVB (grondkabel)

Voor buiten en ingegraven trajecten is EXVB vaak de logische keuze: mechanisch robuuster en bedoeld voor grondtoepassing.

Wanneer interessant?

• Voeding naar bijgebouw, laadpaal, technische kast via grondtraject
• Buiteninstallaties waar de kabel in de grond komt

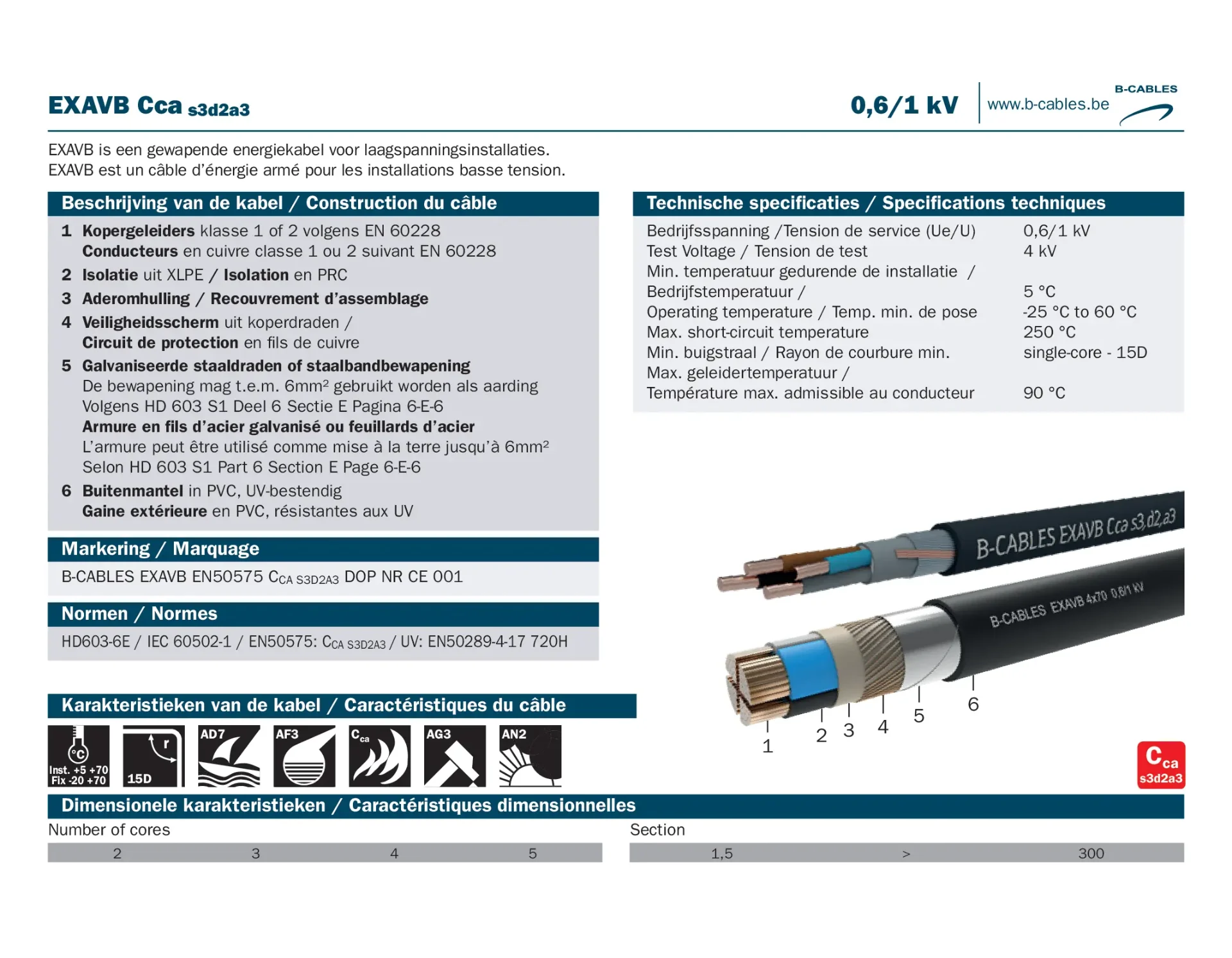

EXAVB Cca s3d2a3 gewapende grondkabel met stalen pantser voor mechanische bescherming

GewapendCca s3d2a3

EXAVB (gewapende grondkabel)

Gewapende grondkabel met stalen pantser voor extra mechanische bescherming. Geschikt voor trajecten met verhoogd risico op beschadiging.

Wanneer interessant?

• Trajecten met verhoogd risico op mechanische beschadiging
• Industriële omgevingen met zware belasting

FlexibelHalogeenvrij

RZ1-K (flexibel, vaak halogeenvrij)

RZ1-K wordt vaak gekozen wanneer flexibiliteit én brandveiligheid belangrijk zijn. Veel toegepast in installaties waar nette bekabeling in borden en goten telt.

Wanneer interessant?

• Flexibele bekabeling in technische ruimtes en borden
• Installaties met hogere eisen rond rook/halogeen
• Zwaardere installaties (vanaf 50mm²)

AluminiumKostenefficiënt

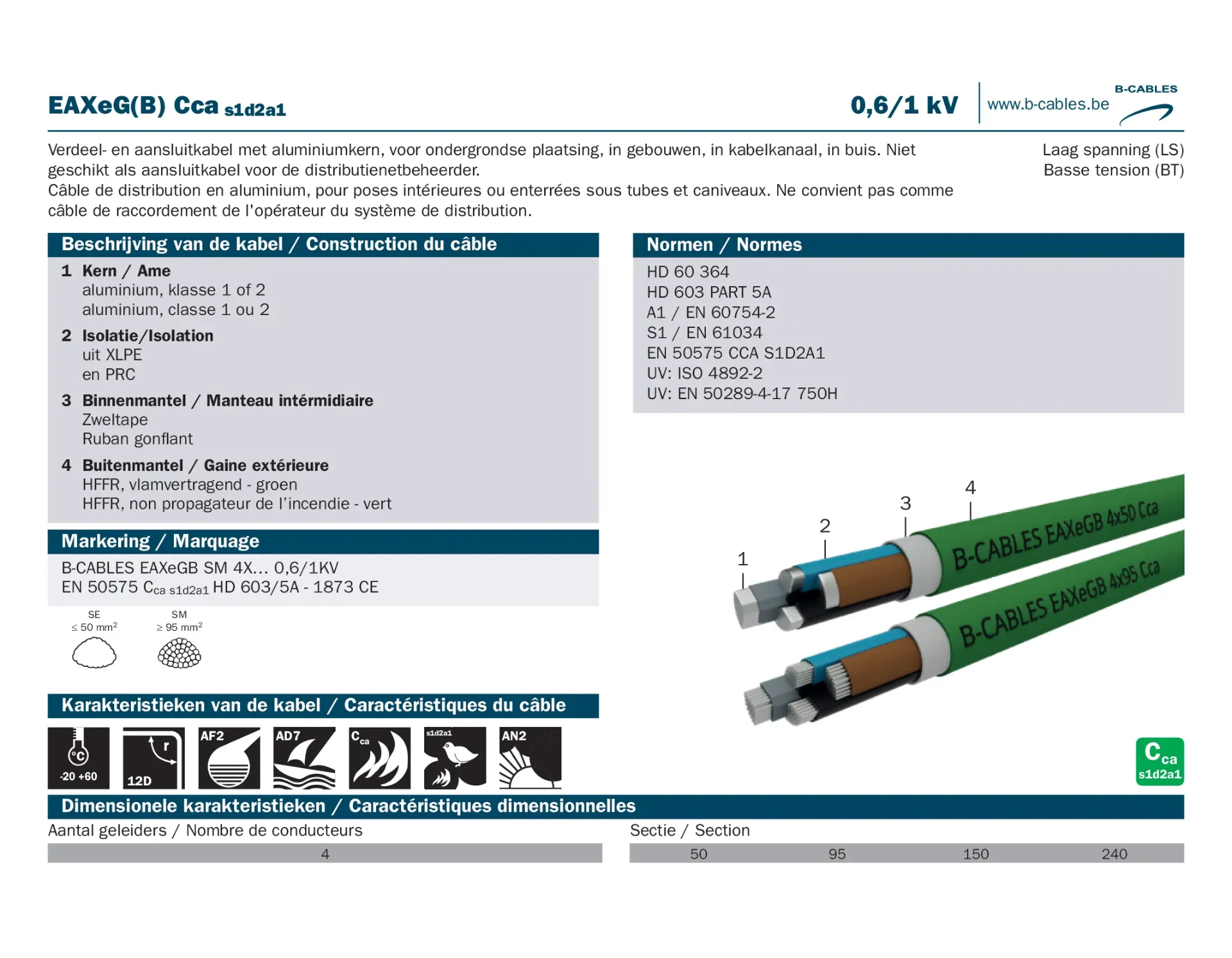

EAXeG (aluminium)

Aluminiumgeleiders worden interessant bij langere trajecten en hogere vermogens, omdat de materiaalkost lager kan zijn dan koper. Wel is correcte afwerking (klemmen, overgangen, aansluittechniek) extra belangrijk.

Wanneer interessant?

• Lange trajecten met hoge stromen (kostenoptimalisatie)
• Projecten waar totaalkost primeert en installatie professioneel wordt uitgevoerd

AREI/CPR nuance in mensentaal

De dimensionering moet altijd veilig zijn en passen binnen de toepasselijke regels. In België speelt het AREI (en in sommige gevallen bijkomende eisen rond CPR/brandklasse) mee in materiaalkeuze en uitvoering.

Belangrijk om te onthouden:

1.
De context bepaalt: woning vs publiek gebouw vs industrieel, vluchtwegen, technische schachten, enz.
2.
Kabeltype is geen "one size fits all": halogeenvrij en CPR-klasse hangt af van de situatie.
3.
Dezelfde sectie, andere kabel: elektrisch perfect kan in een bepaalde omgeving toch een andere kabelspecificatie vereisen.

Deze calculator helpt vooral met het elektrische luik (spanningsverlies + stroombelastbaarheid). Voor projecten met bijzondere eisen (publieke trajecten, brandcompartimentering, risicoruimtes) is een extra check altijd verstandig.

📚 Meer informatie over AREI en materiaalprijzen:

Veelgemaakte fouten (en hoe je ze voorkomt)

1Alleen op sectie-tabellen vertrouwen

Tabellen zonder aanlegwijze zijn vaak te optimistisch of te conservatief. Gebruik altijd installatiemethode + omgeving.

2Afstand verkeerd interpreteren

Bij spanningsverlies telt het volledige traject (en vaak heen/terug in de berekening). Meet realistisch: omwegen, stijgkoker, bochten.

3Grondtraject met verkeerde kabel

Voor ingegraven trajecten hoort meestal een grondkabel (zoals EXVB) of een oplossing die expliciet geschikt is voor grond.

4Geen rekening met toekomst

Bij laadpalen: vandaag 11 kW, morgen 22 kW of een tweede laadpunt. Soms loont een kleine "overdimensionering" om later breekwerken te vermijden.

5Koper vs aluminium verkeerd vergelijken

Aluminium kan financieel interessant zijn, maar vraagt correcte aansluittechniek. Laat dit altijd professioneel bekijken.
